トレーサーガス工法による漏水調査 |
| |
|
| |
漏水調査の基本は、音聴調査と言って水道メーターや蛇口からの漏水音を音聴棒という機材を使用して耳で聞き取り漏水箇所を特定します。これは漏水箇所が聞き取り場所から近い場合のみ有効となり、逆に遠い場合には漏水音が小さかったり聞こえなかったりします。
また、鋼管や銅管といった金属管では漏水音がよく伝達し遠くまで聞こえるのに対して、埋設管に多い塩化ビニール管等の樹脂管では漏水音が伝達しにくく、少し離れただけでも聞こえなくなってしまうため漏水箇所を発見するのは非常に困難になります。そのため、音聴調査では経験と感によるものが多くなります。それでも限界があり、漏水を発見できないことも多々あります。
そこで音聴調査では漏水箇所が発見できなかった場合は、トレーサーガス工法による漏水探索をご提案しています。 |
|
| |
|
|
| |

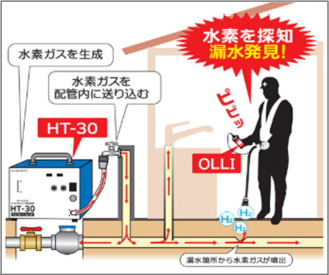

方法は、右図のように蛇口から水素ガスを配管内に送り込みます。
そして、水素に反応する専用の探索機で漏れている箇所を探索し発見することができるようになります。
これにより、音聴調査では発見できなかった漏水箇所の特定が掘削することなく可能になります。 |
 |
| |
|
|
| |
このような機材を使用します。 |
|
| |
 |
 |
| |
グッドマン 水素ガス発生機 HT-30 |

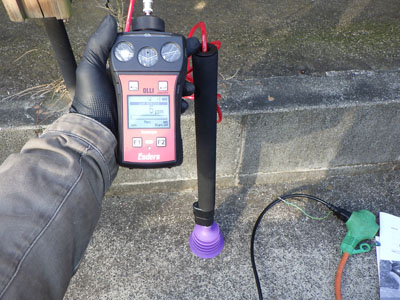

水素ガス探知機 OLLI |
| |
毎分 30L もの水素ガスを生成することができ、蛇口へ繋ぐことで水素ガスを配管へ送り込みます。 |
ドイツ製の高性能な水素ガス探知機で、音と光で反応し PPM 表示が可能となっています。 |
| |
水素ガスは水素含有量 3% 以下と低濃度なので発火の心配は無く、人体には無毒で安全なガスとなっております。 |
|
| |
|
|
| |
それでは実際の例を見ていきましょう。 |
|
| |
|
|
| |
 |
機材を設置して、水素発生機から水素ガスを生成し、蛇口から配管内へ水素ガスを送り込みます。 |
| |
|
|
| |
 |
そして、探索機 OLLI を用い地面から水素ガスが上がってくるところを調べていきます。
水道管が通っているであろうと思う所を想像しトレースしていきます。
コンクリート舗装は水素ガスが通過できないため、ひび割れや繋ぎ目部分を探索していきます。場合によっては数ヵ所程度の穴をあけることもあります。
|
| |
|
|
| |
 |

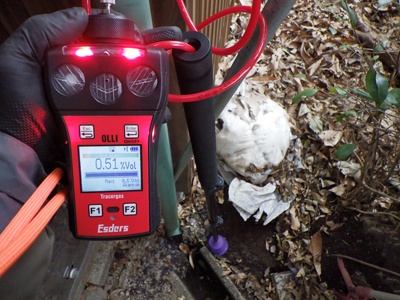

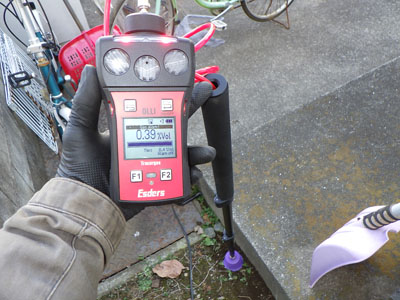

水素は空気より比重が軽いため上へ上へ上がってこようとします。そして漏れている場所に当たると、このように光と音で反応します。探知した水素量も数値で表示されます。 |
| |
|
|
| |

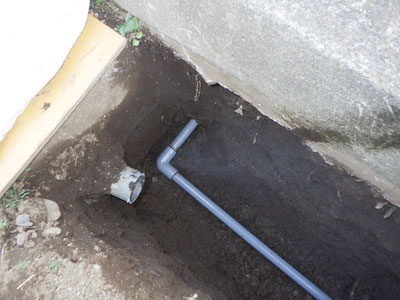

探知した場所を掘削してみると、見事に漏水箇所を発見できました。配管の深さは地面から約 45cm でした。
漏水量は毎分 0.2L と極少量であったので、ほとんど霧状に噴き出しています。
|
 |
| |
|
|
| |

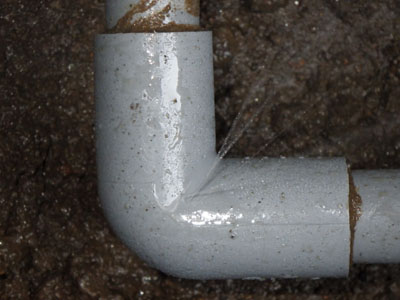

上の写真だとわかりにくいので拡大してみます。

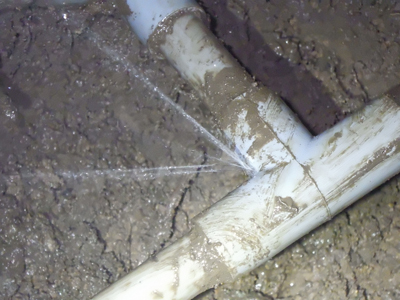

塩ビ管の継手から水が噴き出しているのがわかります。 |
 |
| |
|
|
| |

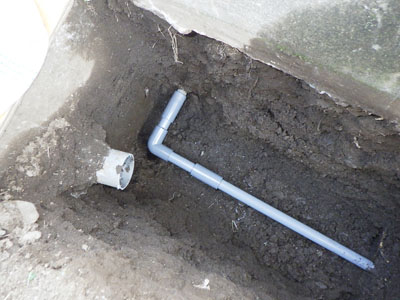

破損箇所を修理し、埋戻して完了です。 |
 |
| |
|
|
| |
もう一件、別の事例も見てみましょう。 |
|
| |
|
|
| |
 |

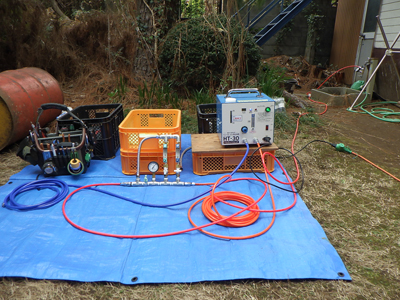

まずは機材をセットアップして探索を開始します。 |
| |
|
|
| |
 |

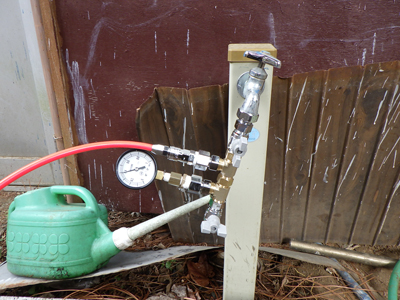

今回はこの蛇口から水素ガスを入れていくことにします。 |
| |
|
|
| |
探索を開始し、漏水箇所にくると探知機が反応します。 |
 |
| |
|
|
| |

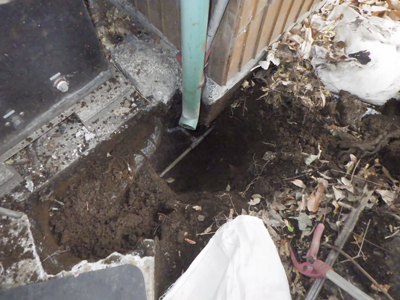

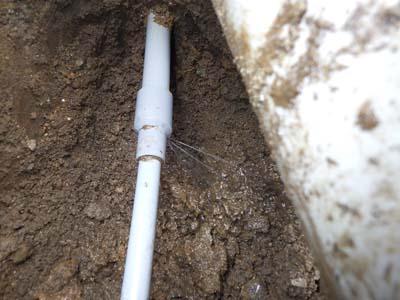

探知した場所を掘削してみると、漏水を発見できました。 |
 |
| |
|
|
| |

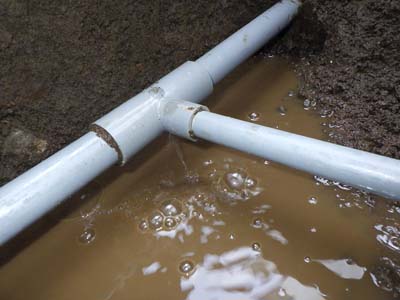

写真を拡大してみます。

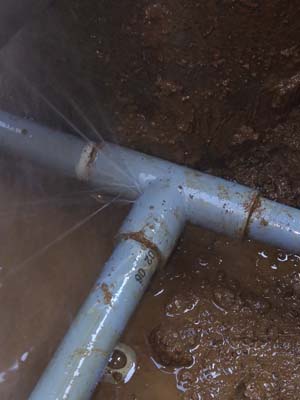

塩ビ管の分岐継手から水が噴き出しているのがわかります。
今回は毎分 0.4L の漏水でした。 |
 |
| |
|
|
| |

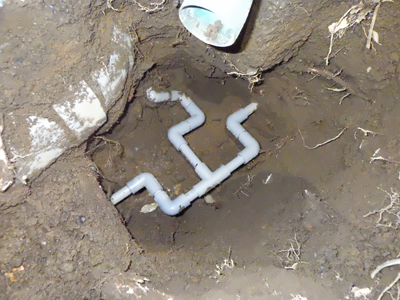

配管を直し、埋戻して完了となります。 |
 |
| |
|
|
